PNP接近开关和NPN接近开关的区别
迈梓工控 / 2021-10-13

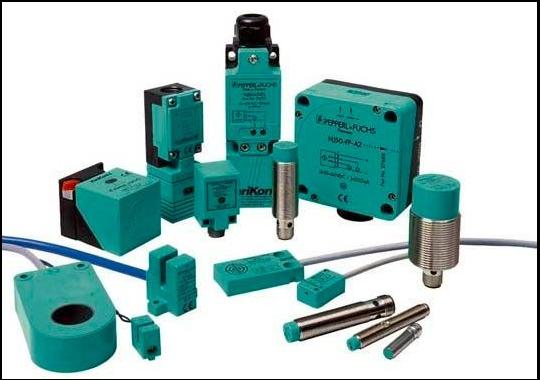

光电传感器有NPN型输出型(电流流入)和PNP输出型(电流流出)两种，当电流流出的传感器(PNP输出型)在接通时，电流是从电源经传感器的输出端（output）流到负载（load）上，进入负载,然后流到接地端。
而电流流入(NPN输出型)的传感器接通时，电流是从电源经负载流到传感器的输出端(output)，然后流到接地端(GND)，最后进入系统的地（GND）。
PNP与NPN型传感器一般有三条引出线，即电源线VCC、GND，OUT信号输出线；
1、NPN类NPN是指当有信号触发时，信号输出线OUT和GND连接，相当于OUT输出低电平。
2、PNP类PNP是指当有信号触发时，信号输出线OUT和VCC连接，相当于OUT输出高电平的电源线。
三线制接近开关PNP、NPN的区别
PNP与NPN型传感器一般有三条引出线，即电源线VCC、GND，OUT信号输出线
1、NPN类
NPN是指当有信号触发时，信号输出线OUT和GND连接，相当于OUT输出低电平。
2、PNP类
PNP是指当有信号触发时，信号输出线OUT和VCC连接，相当于OUT输出高电平的电源线。
可以用万用表带电源测量，方法如下：在VCC、GND端接上电源，我厂三线制接近开关电源为DC12-36V，用一金属块类的东西放在接近开关测量端，其指示灯亮起，用万用表直流电压档测OUT和GND之间的电压（红表笔接OUT、黑表笔接GND），如果有电压，说明OUT输出高电位，是PNP型，如果无电压，说明OUT输出低电位，是NPN型。
PNP与NPN型传感器
PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种不同的状态，属于开关型传感器。但二者输出信号是截然相反的，即高电平和低电平。
PNP输出是低电平0，NPN输出的是高电平1。
PNP与NPN型传感器（开关型）分为六类：
○1、NPN-NO（常开型）
○2、NPN-NC（常闭型）
○3、NPN-NC+NO（常开、常闭共有型）
○4、PNP-NO（常开型）
○5、PNP-NC（常闭型）
○6、PNP-NC+NO（常开、常闭共有型）
PNP与NPN型传感器一般有三条引出线，即电源线VCC、0V线、OUT信号输出线。
1、NPN类
NPN是指当有信号触发时，信号输出线OUT和电源线VCC连接，相当于输出高电平的电源线。
NPN-NO型，在没有信号触发时，输出线是悬空的，即VCC电源线和OUT线断开；当有信号触发时，OUT与VCC电源线电压相同，二者相连，输出高电平VCC。
NPN-NC型，在没有信号触发时，OUT与VCC电源线电压相同，输出高电平VCC；当有信号触发后，输出线是悬空的，即VCC电源线和out线断开。
NPN-NC+NO型，其实就是多出一个输出线OUT，用户可以根据需要选择。
2、PNP类
PNP是指有信号触发时，信号输出OUT和0V线连接，相当于输出低电平0V。
PNP-NO型，在没有信号触发时，输出线是悬空的，就是0V线和OUT线断开。有信号触发时，OUT线和0V线相连，电压相同，输出低电平OV。
PNP-NC型，与PNP-NO型的特性相反。
PNP-NC+NO型，和NPN-NC+NO型类似，多出一个输出线OUT，即两条信号反相的输出线。
一般常用的是NPN型，即高电平有效状态。PNP很少使用。
